В настоящее время на промышленном оборудовании многих предприятий работают программируемые контроллеры, устройства ЧМИ, различные измерительные приборы, которые не могут подключаться непосредственно к сети Ethernet, но имеют коммуникационные (аппаратные) интерфейсы RS-485/422/232, CAN, USB.
Для подключения к такому оборудованию с целью получения данных о его работе используются специальные устройства преобразователи интерфейсов и шлюзы протоколов. Эти устройства выполняют преобразование аппаратных интерфейсов в Ethernet, а также используемые для передачи данных аппаратные протоколы в Ethernet протокол.
Приборы различного назначения с коммуникационные интерфейсы RS-485/422/232 еще работают на многих производствах, выполняя задачи подсчета продукции, контроля температуры и других технологических параметров. Для их подключения к сети Ethernet производятся преобразователи com-портов в Ethernet и Modbus-шлюзы протоколов. Первые выполняют только преобразование интерфейсов RS-232/422/485 в Ethernet TCP/IP, а вторые также и преобразование протоколов передачи данных. Примеры устройств адаптеров интерфейсов RS-232/422/485 в Ethernet
 |  |

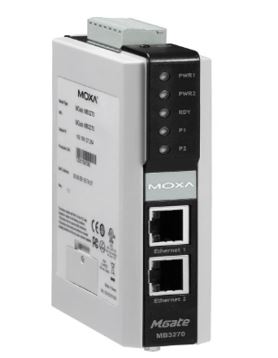

| MB3270 (MOXA, Тайвань) | АИ-04Д (Цифра, Россия) |
Адаптер интерфейсов АИ-04 представляет собой Modbus концентратор данных, который собирает данные с нескольких устройств с протоколами Modbus RTU/ASCII, Owen, RNet, УКТ38 с интерфейсами RS-232/485 и передает эти данные по сетевому протоколу Modbus TCP на сервер комплекса Диспетчер. Имеется возможность получать от устройств до 40 переменных различного типа.
Оба устройства имеют стандартный функционал шлюзов протоколов. При этом адаптер АИ-04Д имеет следующие преимущества:
- возможность обращаться к контролируемым устройствам по протоколам Owen;·RNet;·Ecograph, УКТ38, которые часто используются на российском производственном оборудовании;
- АИ-04 имеет раздельные разъемы Master и Slave. Это позволяет подключаться к контролируемому устройству, даже при отсутствии свободного разъема. Также для задания адресов регистров не требуется знать их заранее, адреса определяются посредством контроля сообщений от Master к Slave.
Пример использования указанных преимуществ адаптера АИ-04 приведен ниже.

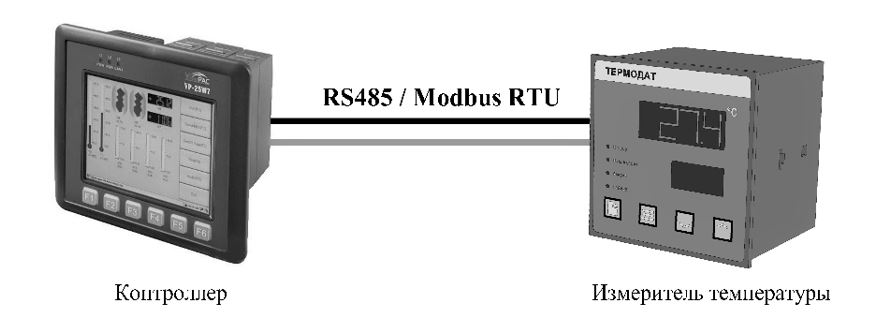

Запрос температуры с блока контроля температурой одновременно выполняет управляющий контроллер (Мастер 1) и сервер комплекса Диспетчер (Мастер 2). Адаптер АИ-04Д получает запросы от обоих мастеров и, согласно приоритету, вначале выполняет запросы от контроллера (Мастера 1), а в промежутки времени свободные от запросов контроллера, работает с сервером комплекса Диспетчер.
Измерение температуры
Контроль температуры при помощи АИ-04
АИ-04 может передавать на сервер данные, как запрошенные самостоятельно, так и те, которые запрашивал контроллер у блока измерения температуры.
